Elektroinstallation erweitern

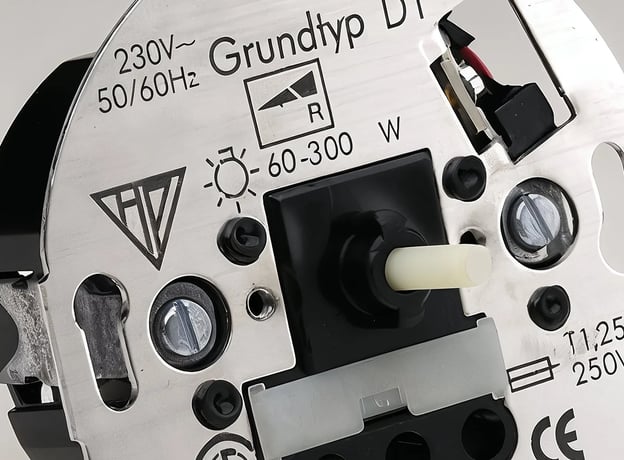

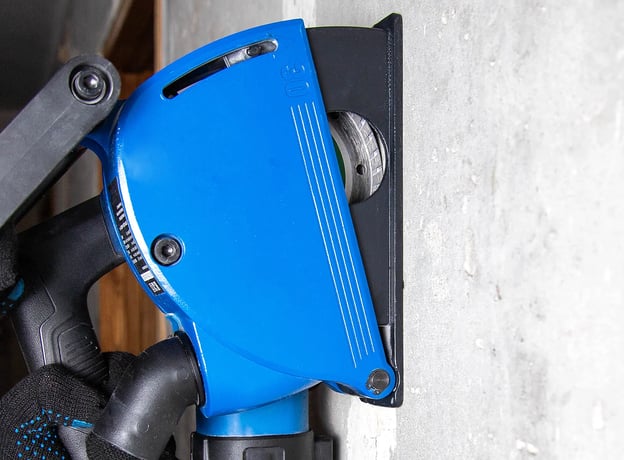

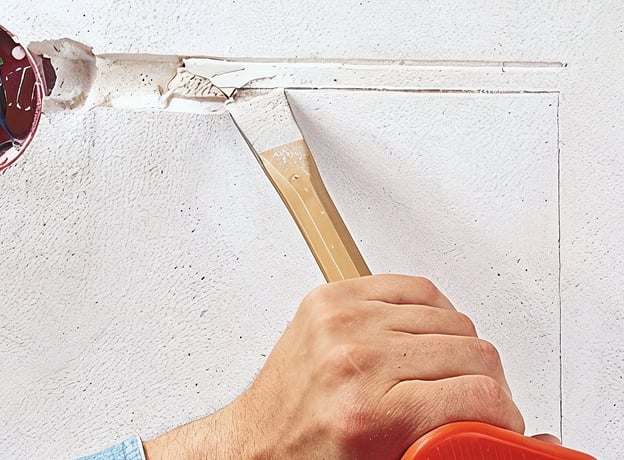

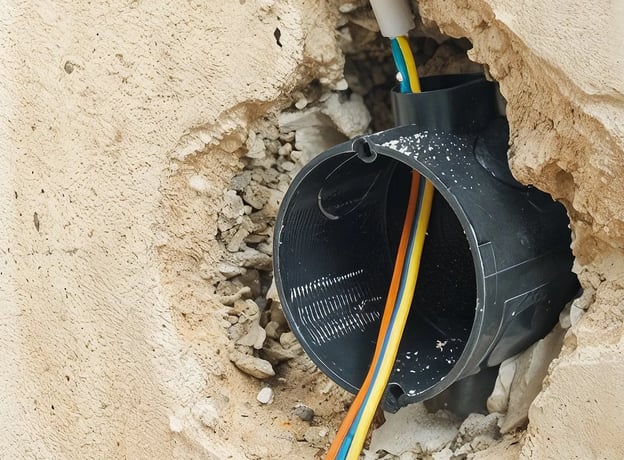

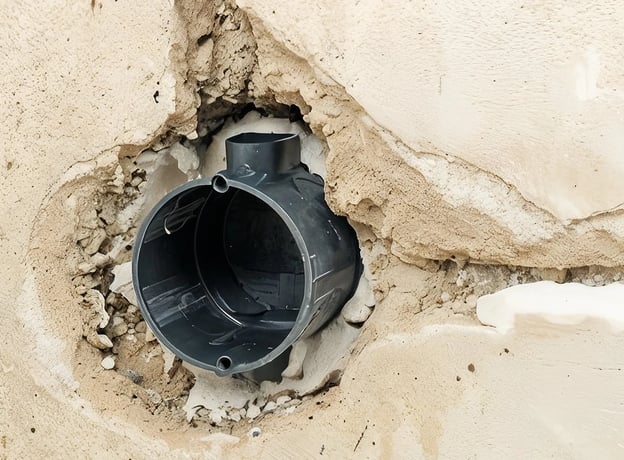

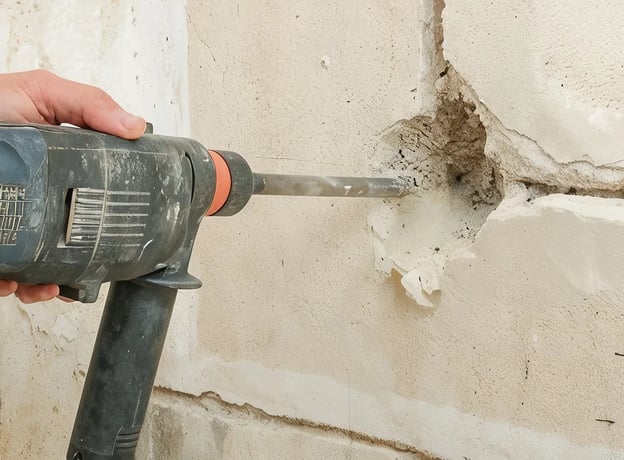

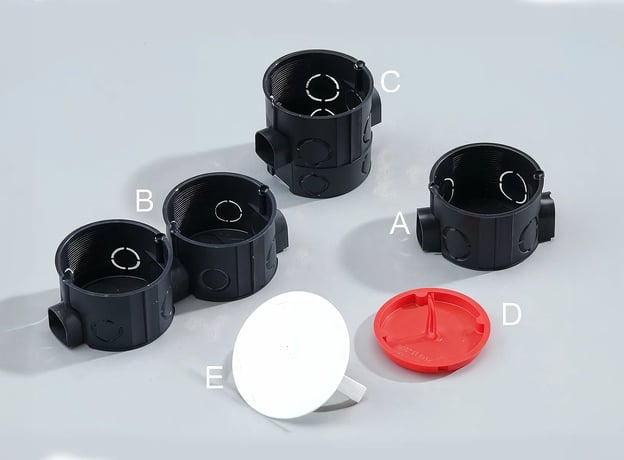

Ein Schaltertausch ist eine vergleichsweise einfach zu erledigende Arbeit – vorausgesetzt, Sie beachten unbedingt einige lebenswichtige Sicherheitsregeln. Möchten Sie jedoch Steckdosen ergänzen oder Ihr Wohnzimmer neu gestalten und in diesem Zug die Elektroinstallation entsprechend anpassen und erweitern, ist das nichts für Laien! Solche Arbeiten dürfen ausschließlich durch Elektrofachkräfte ausgeführt werden. Sie können dem beauftragten Elektriker nach Absprache jedoch zuarbeiten, denn der Hauptteil der durchzuführenden Arbeiten betrifft vorbereitende Tätigkeiten, wie zum Beispiel Leitungsschlitze ausstemmen, Dosen setzen oder Leitungen verlegen. Den eigentlichen Anschluss übernimmt dann der Fachmann. Vor allem bei Bestandsanlagen muss geklärt werden, ob diese noch den aktuellen VDE-Vorgaben entsprechen oder eine Anpassung erforderlich ist. Gerade im Rahmen des Bestandsschutzes ist zu prüfen, ob die vorhandene Kundenanlage für eine Erweiterung geeignet ist. Anlagen mit veralteten Schutzkonzepten erfordern oft eine Änderung oder den vollständigen Austausch einzelner Komponenten. Ein häufig unterschätzter Aspekt ist die Nutzungsgewohnheit - viele Stromkreise sind für die heutige Anzahl an Geräten nicht mehr ausgelegt.

Werkzeug und Material

Achtung Strom!

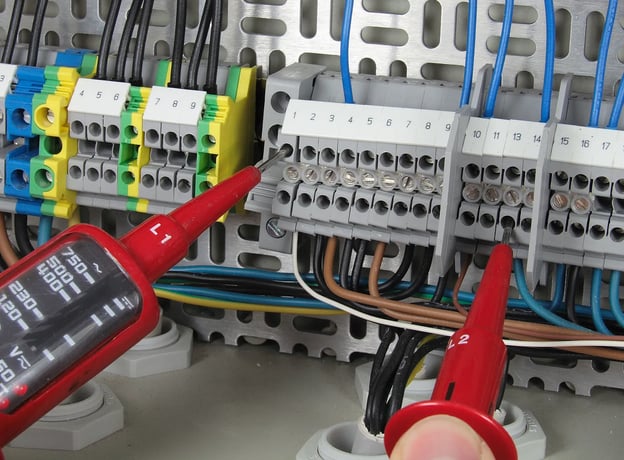

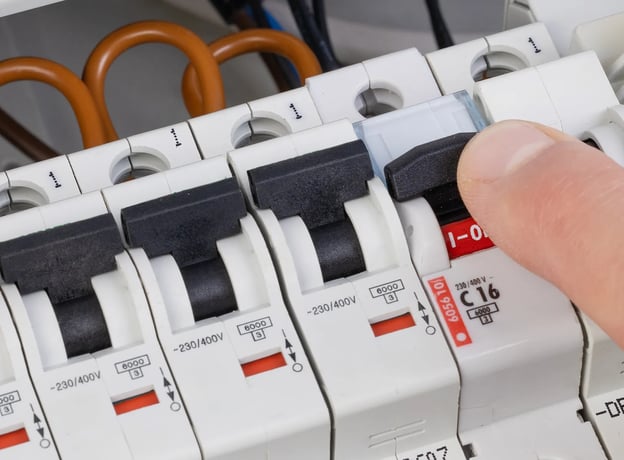

Bei allen Arbeiten an elektrischen Betriebsmitteln ist Sicherheit oberstes Gebot. Die Berührung nur einer stromführenden Leitungsader kann genügen, um einen lebensbedrohlichen Stromschlag zu bekommen! Ziehen Sie unbedingt einen Fachmann hinzu und beauftragen einen konzessionierten Elektriker mit den Arbeiten. Ein verbreiteter Irrtum ist, dass ausgeschaltete Verbraucher auch spannungsfrei sind – das ist nicht immer der Fall! Um Unfälle mit Strom zu vermeiden, beachten Sie unbedingt folgende Sicherheitsregeln:

Elektroleitungen

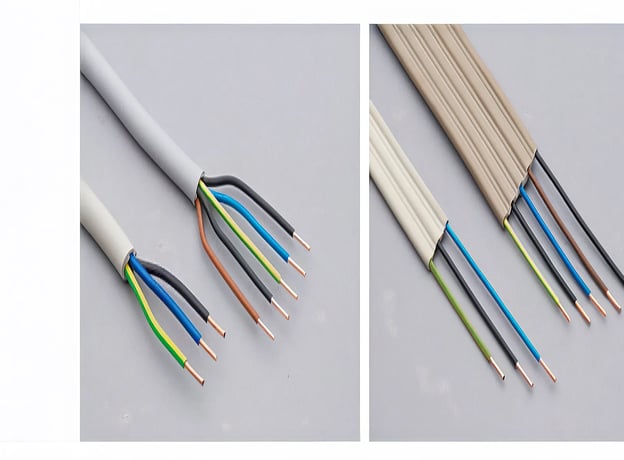

Elektroleitungen bestehen aus einzelnen Adern (auch Leiter). Diese haben unterschiedliche Farben, an denen Sie erkennen können, welche Funktion die Ader hat und wo sie angeschlossen werden muss.

Der Phasenleiter (auch Phase oder Außenleiter) ist der stromführende Leiter und führt den Strom aus dem Netz zum Schalter oder zur Steckdose. Diese Leitung ist entweder schwarz, braun oder grau und trägt das Kurzzeichen L. Der blaue Neutralleiter (auch Nullleiter) mit dem Kurzzeichen N führt den Strom wieder vom Verbraucher ins Netz zurück und hat in der Regel keine Spannung. Der grün-gelbe Schutzleiter (auch Erdung) leitet eventuell auftretende Körperströme zur Erde ab (Kurzzeichen: PE).

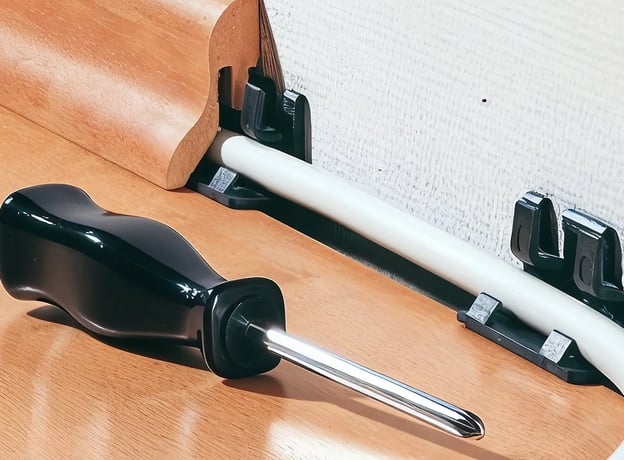

Achten Sie auf normgerechte Stromleitungen mit ausreichendem Querschnitt für die jeweilige Belastung. Beim Errichten oder Erweitern einer Kundenanlage ist auch die Art der Verlegung – ob Aufputz oder Unterputz – zu berücksichtigen. Aufputz-Installationen bieten sich vor allem bei Nachrüstungen an und erlauben eine schnelle Erweiterung ohne großen baulichen Aufwand. Bei Änderungen an bestehenden Stromkreisen ist die Anpassung des Leitungsschutzes und die Prüfung durch einen qualifizierten Errichter verpflichtend.

Installationszonen

In Wohnräumen gibt es für die senkrechte und waagerechte Verlegung von Elektroleitungen sogenannte definierte Installationszonen, in denen die Leitungen liegen müssen. Senkrechte Wandleitungen beginnen in einem Abstand von zehn Zentimetern von Fenster- bzw. Türöffnungen oder Ecken und sind 20 Zentimeter breit. An Fenstern, zweiflügeligen Türen und Wandecken werden die senkrechten Installationszonen an beiden Seiten angeordnet. Bei einflügeligen Türen ist eventuell nur eine Installationszone vorhanden – sie befindet sich an der Schlossseite der Tür. Waagerechte Wandleitungen liegen in einer Zone von 30 Zentimeter Breite. Neben der oberen und unteren Installationszone gibt es bei Räumen, für die eine Arbeitsfläche vorgesehen ist, noch eine mittlere Installationszone, zum Beispiel in Küchen und Hauswirtschaftsräumen. Die mittlere Zone beginnt in einem Abstand von 100 Zentimeter vom Fußboden und ist ebenfalls 30 Zentimeter breit. Für Deckeninstallationen oder besondere Nutzungsbereiche gelten ergänzende VDE-Vorgaben. Für Fußböden und Decken sind keine Installationszonen vorgesehen.
