Garagentor einbauen – Anleitung für Schwing‑ und Sektionaltor

Mit dieser Anleitung gelingt die Montage Schritt für Schritt

Ein neues Garagentor verbessert nicht nur die Optik Ihres Zuhauses, sondern erhöht auch die Sicherheit und Funktionalität Ihrer Garage. In diesem Ratgeber zeigen wir Ihnen schrittweise, wie Sie sowohl ein Schwingtor als auch ein Sektionaltor fachgerecht einbauen. Egal, ob Sie handwerklich erfahren oder ein Heimwerker-Anfänger sind – mit unseren detaillierten Anleitungen und Tipps gelingt der Einbau problemlos.

Garagentor einbauen – kurz und knapp

Der Einbau eines Garagentors kann ein anspruchsvolles Vorhaben sein, aber mit der richtigen Anleitung gelingt es Ihnen mühelos. Hier sind die wichtigsten Punkte, die wir Ihnen in diesem Ratgeber zusammengestellt haben:

Hinweise zur Demontage des alten Garagentors: Erfahren Sie, worauf Sie bei der Demontage des alten Garagentors achten sollten, um Schäden und Unfälle zu vermeiden.
Schwingtor einbauen: Wir führen Sie Schritt für Schritt durch die Montage eines Schwingtors, von der Messung der Toröffnung bis zur Abdichtung mit Montageschaum.
Sektionaltor einbauen: Lernen Sie, wie Sie ein Sektionaltor installieren, einschließlich der Montage des Rahmens, der Laufschienen und des Motors.
Tipps für die Wartung des neuen Garagentors: Erhalten Sie wertvolle Hinweise zur regelmäßigen Pflege und Wartung, um die Lebensdauer Ihres neuen Garagentors zu verlängern.

Tipps für die Demontage des alten Garagentors

Die Demontage eines alten Garagentors erfordert sorgfältige Planung und Vorsicht. Hier sind die wichtigsten Punkte, die Sie berücksichtigen sollten:

Stromversorgung trennen: Trennen Sie die Stromversorgung des Garagentorantriebs, um Stromunfälle zu vermeiden.
Werkzeuge bereitstellen: Stellen Sie sicher, dass Sie alle notwendigen Werkzeuge bereit haben, wie Schraubendreher, Zangen und einen Hammer.
Befestigungsschrauben lösen: Lösen Sie die Befestigungsschrauben des Tores und stützen Sie das Tor ab, bevor Sie es vollständig entfernen. Dadurch verhindern Sie ein plötzliches Herunterfallen.
Federspannung schrittweise lösen: Achten Sie darauf, die Federspannung schrittweise zu lösen, da diese unter hoher Spannung stehen kann und Verletzungsgefahr besteht.
Entsorgung planen: Entsorgen Sie das alte Garagentor umweltgerecht und prüfen Sie, ob einzelne Teile recycelt werden können.

Tipp:

Tragen Sie bei der Demontage Schutzkleidung, wie Arbeitshandschuhe und Schutzbrille. Auf diese Weise vermeiden Sie Verletzungen durch scharfe Kanten oder herabfallende Teile.

Schwingtor einbauen – so geht’s

Ein Schwingtor ist eine beliebte Wahl für viele Garagenbesitzer, da es robust, zuverlässig und einfach zu bedienen ist. Dieses Tor besteht aus einem einzigen Stück, das nach oben schwingt, wenn es geöffnet wird. Wir zeigen Ihnen, wie Sie den Einbau problemlos durchführen.

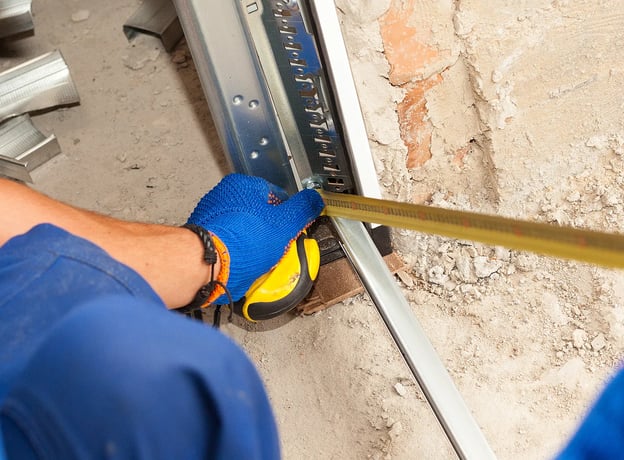

Schritt 1: Messen der Toröffnung

Da Garagentore nicht standardisiert sind, muss jede Toröffnung exakt ausgemessen werden, um unnötige Kosten und Nacharbeiten zu vermeiden. So gehen Sie vor:

1. Messen Sie die Breite der Garagenöffnung an drei Stellen (oben, Mitte, unten) und notieren Sie die größte Messung.
2. Bestimmen Sie die Höhe vom Fertig-Fußboden bis zum Sturz an drei Punkten (links, Mitte, rechts) und notieren Sie wieder die größte Messung.
3. Ermitteln Sie den Abstand zwischen der Oberkante der Toröffnung und der Garagendecke an drei Punkten (links, Mitte, rechts) und notieren Sie die kleinste Messung.
4. Messen Sie den Abstand von der Garagenöffnung zur linken und rechten Wand jeweils an drei Stellen (oben, Mitte, unten) und notieren Sie erneut die kleinste Messung.
5. Messen Sie die Tiefe Ihrer Garage von der Vorderkante der Toröffnung bis zur Rückwand. Stellen Sie sicher, dass genügend Platz vorhanden ist, um das Schwingtor vollständig zu öffnen.

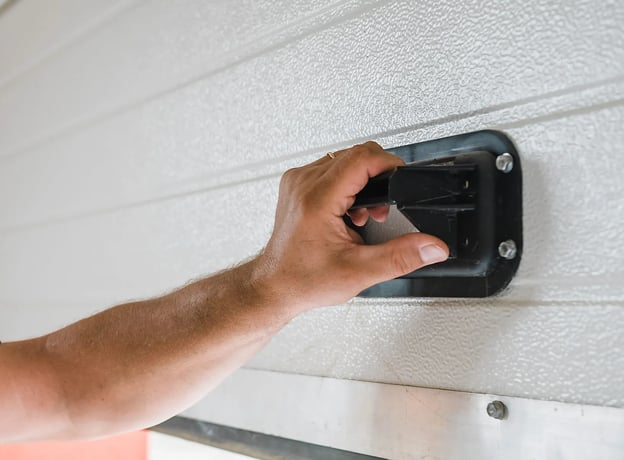

Schritt 2: Griff montieren

Nun können Sie mit dem Zusammenbau des Rahmens beginnen:

1. Legen Sie alle Rahmenteile bereit.
2. Verbinden Sie die vertikalen Zargen mit der oberen Querschiene und verschrauben Sie sie.
3. Drücken Sie die Gummidichtungen in die Zargen.
4. Stellen Sie den Rahmen in die Garagenöffnung und überprüfen Sie die Ausrichtung mit einer Wasserwaage.

Schritt 3: Tor einsetzen, ausrichten und montieren

Nun ist es an der Zeit, das Schwingtor in die Toröffnung einzusetzen und sicher zu befestigen:

1. Heben Sie das Schwingtor an und setzen Sie es vorsichtig in die Toröffnung ein. Achten Sie darauf, dass das Tor gleichmäßig positioniert ist.
2. Stellen Sie sicher, dass das Tor waagerecht und senkrecht ausgerichtet ist. Verwenden Sie eine Wasserwaage, um die korrekte Position zu überprüfen. Korrigieren Sie die Position gegebenenfalls.
3. Markieren Sie die Befestigungspunkte an den Seiten und am oberen Rand des Tors entsprechend der Montageanleitung.
4. Befestigen Sie das Tor an den markierten Punkten mit den mitgelieferten Schrauben und Halterungen. Ziehen Sie die Schrauben fest an, um sicherzustellen, dass das Tor stabil und sicher montiert ist.

Schritt 4: Führungsschienen einsetzen und montieren

Die Führungsschienen sind entscheidend für das reibungslose Öffnen und Schließen des Schwingtores. Gehen Sie dabei wie folgt vor:

1. Markieren Sie die Positionen für die Führungsschienen an den Seiten der Toröffnung.
2. Befestigen Sie die Führungsschienen mit den mitgelieferten Schrauben und Halterungen. Stellen Sie sicher, dass die Schienen gerade und fest montiert sind.
3. Überprüfen Sie mit einer Wasserwaage, ob die Schienen korrekt ausgerichtet sind, und justieren Sie bei Bedarf.

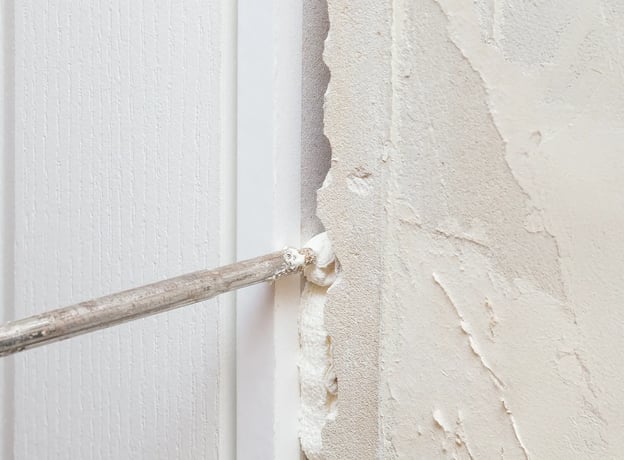

Schritt 5: Die Abdichtung mit Montageschaum

Um die Garage vor Zugluft und Feuchtigkeit zu schützen, muss das Schwingtor abgedichtet werden:

1. Reinigen Sie die Kanten des Tors und der angrenzenden Flächen.
2. Tragen Sie den Montageschaum gleichmäßig entlang der Kanten auf.
3. Lassen Sie den Bauschaum gemäß den Herstellerangaben aushärten.
4. Schneiden Sie überschüssigen Schaum mit einem scharfen Messer ab.

Sektionaltor einbauen – so geht’s

Ein Sektionaltor besteht aus mehreren horizontalen Sektionen, die beim Öffnen platzsparend unter die Garagendecke gleiten. Es bietet eine hervorragende Isolierung und eine moderne Optik. In den folgenden Schritten zeigen wir Ihnen, wie Sie Ihr Sektionaltor korrekt einbauen.

Tipp:

Markieren Sie eine horizontale Linie, 1 m über dem Garagenboden. Diese Linie dient als Referenzpunkt für die korrekte Ausrichtung von Torrahmen und Führungsschienen.

Bevor Sie mit dem Einbau Ihres Sektionaltores beginnen, ist es wichtig, die genauen Maße der Garagenöffnung zu ermitteln. Dies gewährleistet, dass das neue Tor perfekt passt und optimal funktioniert.

1. Ermitteln Sie die genauen Maße der Garagenöffnung, indem Sie die Breite und Höhe an mehreren Stellen messen.
2. Bestimmen Sie den Abstand von der Kante der Garagenöffnung bis zur nächsten Wand auf beiden Seiten.
3. Messen Sie den Abstand von der Oberkante der Garagenöffnung bis zur Decke der Garage.

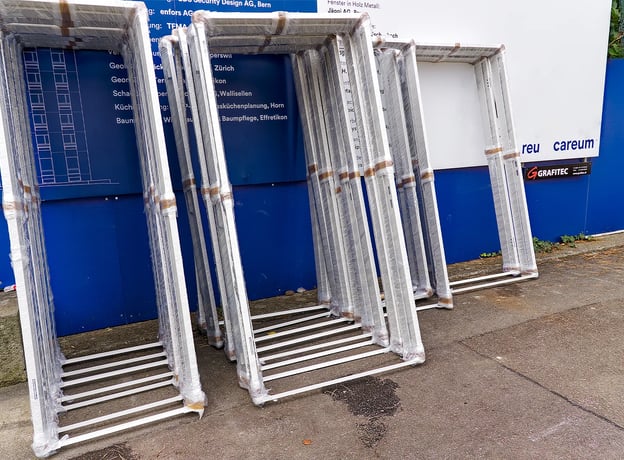

Schritt 2: Rahmen zusammensetzen

Nun können Sie mit dem Zusammenbau des Rahmens beginnen:

1. Legen Sie alle Rahmenteile bereit.
2. Verbinden Sie die vertikalen Zargen mit der oberen Querschiene und verschrauben Sie sie.
3. Drücken Sie die Gummidichtungen in die Zargen.
4. Stellen Sie den Rahmen in die Garagenöffnung und überprüfen Sie die Ausrichtung mit einer Wasserwaage.

Schritt 3: Rahmen montieren

Nachdem Sie den Rahmen zusammengesetzt und in die Garagenöffnung gestellt haben, folgt die endgültige Befestigung des Rahmens:

1. Markieren Sie die Position der Bohrlöcher an den Seitenwänden der Garagenöffnung.
2. Entfernen Sie den Rahmen und bohren Sie die Löcher vor.
3. Setzen Sie Dübel in die vorgebohrten Löcher ein.
4. Stellen Sie den Rahmen wieder auf und verschrauben Sie ihn leicht.
5. Überprüfen Sie die Ausrichtung und ziehen Sie die Schrauben endgültig fest.

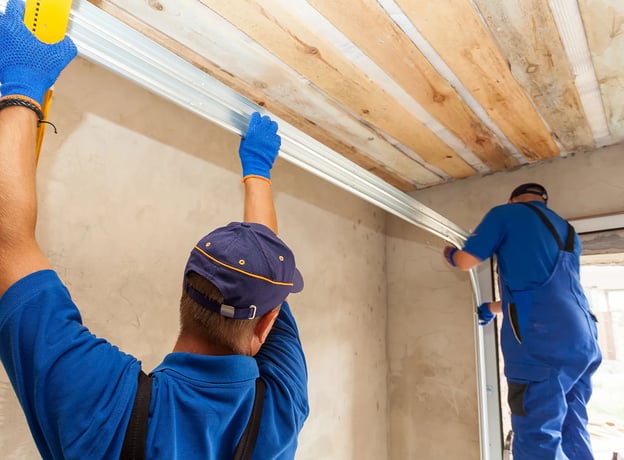

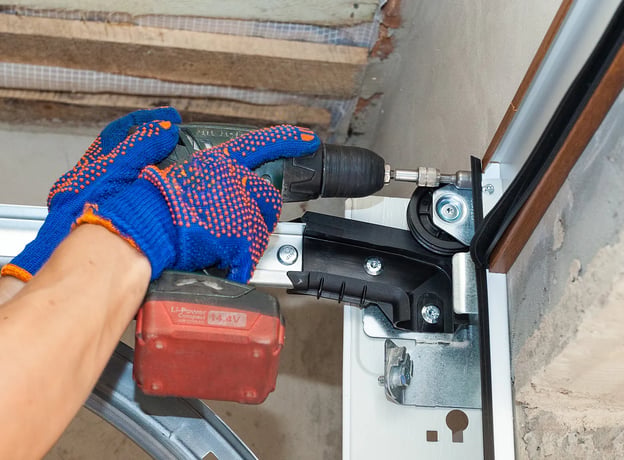

Schritt 4: Laufschienen aufbauen

Die Laufschienen sind entscheidend für das reibungslose Öffnen und Schließen des Sektionaltores:

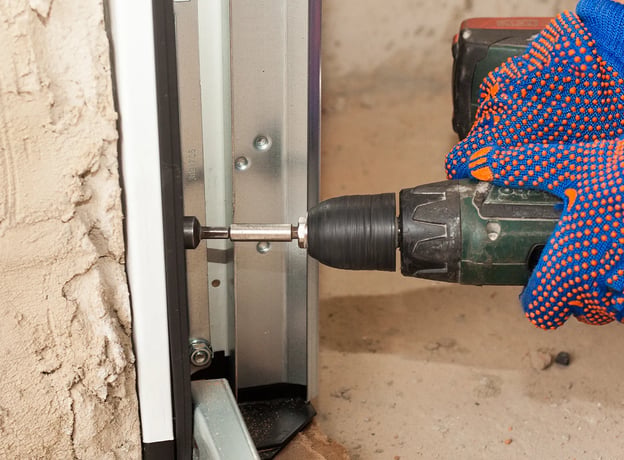

1. Befestigen Sie die vertikalen Laufschienen an den Seiten des Torrahmens.
2. Verbinden Sie die horizontalen Schienen mit den vertikalen Schienen.
3. Sichern Sie die Endstücke der horizontalen Laufschienen provisorisch mit Schraubzwingen.
4. Messen Sie die Diagonalen zur Überprüfung der Ausrichtung.
5. Zeichnen Sie die Bohrlöcher für die Aufhängungen mit einem Bleistift an, bohren Sie vor, setzen Sie Dübel ein und befestigen Sie die Schienen endgültig.

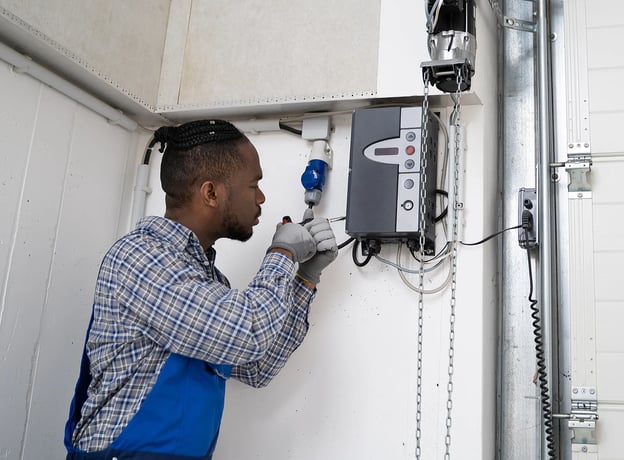

Schritt 5: Motor mit Antriebsschiene installieren

Ein Motor mit Antriebsschiene sorgt für das automatische Öffnen und Schließen des Sektionaltores. Folgen Sie diesen Schritten:

1. Überprüfen Sie den Lieferumfang des Motors und der Antriebsschiene.
2. Befestigen Sie die Antriebsschiene gemäß den Herstelleranweisungen.
3. Bestimmen Sie eine geeignete Position für den Motor an der Garagendecke.
4. Markieren Sie die Bohrlöcher, bohren Sie vor, setzen Sie Dübel ein und befestigen Sie die Motorhalterung.
5. Heben Sie den Motor in die Halterung und sichern Sie ihn.
6. Verbinden Sie die Antriebsschiene mit dem Motor und schließen Sie die elektrischen Kabel an.
7. Führen Sie einen Testlauf durch.

Schritt 6: Torsegmente einsetzen

Die Torsegmente gewährleisten, dass das Sektionaltor reibungslos funktioniert und korrekt schließt. So setzen Sie sie ein:

1. Setzen Sie das unterste Segment in den Rahmen ein, die Gummidichtung zeigt nach unten.
2. Befestigen Sie die Laufrollen an den unteren Ecken.
3. Verwenden Sie Karton als Abstandshalter zwischen den Segmenten.

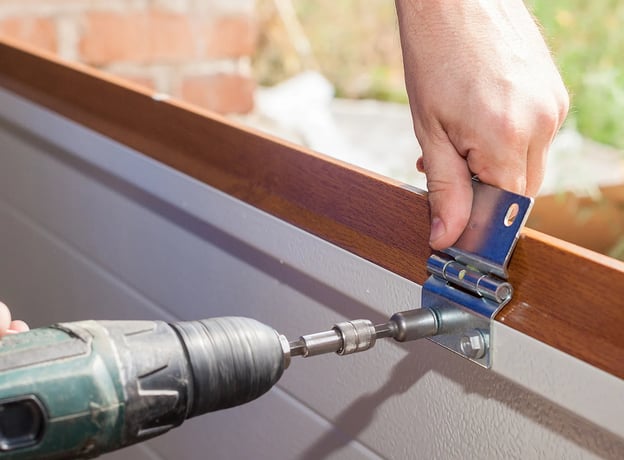

4. Setzen Sie das nächste Segment ein und befestigen Sie es mit den Scharnieren im unteren Segment.
5. Wiederholen Sie dies für alle weiteren Segmente.
6. Achten Sie darauf, dass die Gummidichtung des obersten Segments bündig mit dem Sturz abschließt.

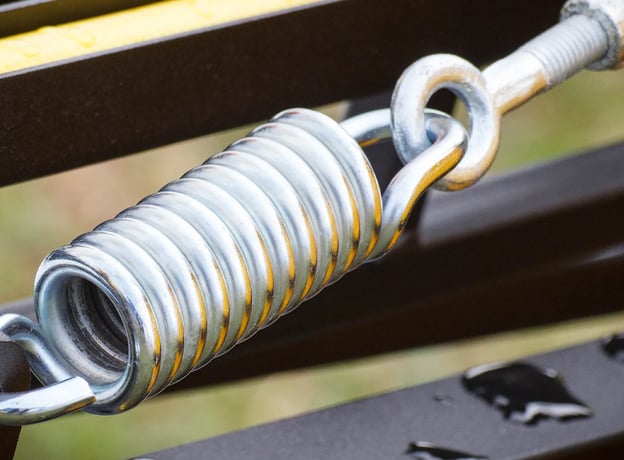

Schritt 7: Feder- und Hebesysteme montieren

Die Feder- und Hebesysteme sorgen dafür, dass das Sektionaltor leicht geöffnet und geschlossen werden kann. Befolgen Sie diese Schritte:

1. Befestigen Sie Torsions- oder Zugfedern gemäß den Herstellerangaben.
2. Spannen Sie die Federn durch die angegebene Anzahl von Umdrehungen oder Spannung.
3. Befestigen Sie die Hebeseile an den unteren Ecken des Tores und führen Sie sie über die Führungsschienen und Rollen bis zu den Federn oder Seiltrommeln.
4. Wickeln Sie die Hebeseile um die Seiltrommeln und befestigen Sie sie.

Schritt 8: Testen und Feinjustieren

Nachdem alle Teile montiert sind, ist es wichtig, das Sektionaltor zu testen und eventuelle Feinjustierungen vorzunehmen:

1. Öffnen und schließen Sie das Tor mehrmals von Hand.
2. Schließen Sie den Motor an und führen Sie einen Testlauf durch.

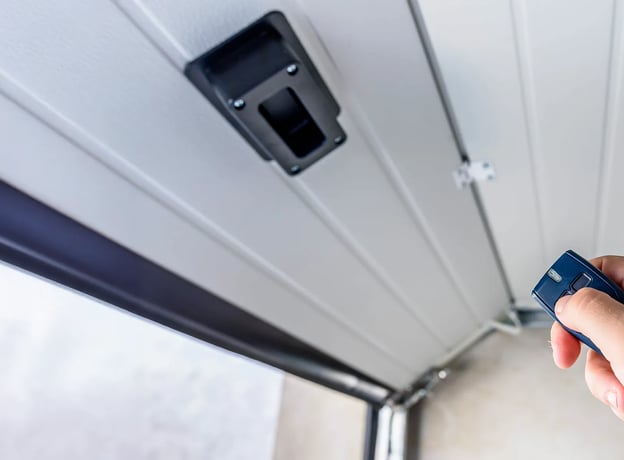

3. Stellen Sie die Endlagen des Motors ein.
4. Testen Sie die Sicherheitsfunktionen des Motors.
5. Schmieren Sie die beweglichen Teile des Tores mit einem geeigneten Schmierstoff.
