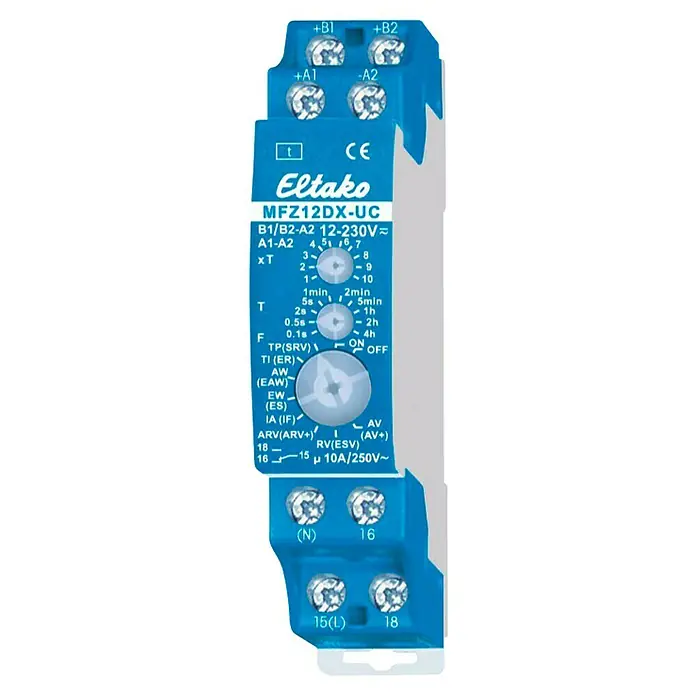

Eltako Multifunktions-Zeitrelais MFZ12DX-UC

Eltako MFZ12DX-UC

Analog einstellbares Multifunktions-Zeitrelais, 1 Wechsler 10A

• 1 Wechsler potenzialfrei 10A/250V AC
• 230V-LED-Lampen bis 200W, Glühlampen 2000W*
• Stand-by-Verlust nur 0,02-0,6 Watt
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
• 1 Teilungseinheit = 18mm breit, 58mm tief
• Mit der patentierten ELTAKO Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt
• Universal-Steuerspannung 12-230V UC
• Versorgungsspannung wie die Steuerspannung
• Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar
• Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.

• Je nach Anschluss der Stromversorgung an die Klemmen B1-A2 oder B2-A2 können zwei unterschiedliche Funktionsebenen ausgewählt werden.

  Funktionen F bei Anschluss der Stromversorgung an B1-A2 (Stand-by-Verlust 0,02-0,4W):
  RV = Rückfallverzögerung
  AV = Ansprechverzögerung
  TI = Taktgeber mit Impuls beginnend
  TP = Taktgeber mit Pause beginnend
  IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner)
  EW = Einschaltwischer
  AW = Ausschaltwischer
  ARV = Ansprech- und Rückfallverzögerung
  ON = Dauer EIN
  OFF = Dauer AUS

  Funktionen (F) bei Anschluss der Stromversorgung an B2-A2 (Stand-by-Verlust 0,02-0,6W):
  SRV = Stromstoßschalter mit Rückfallverzögerung
  ER = Relais
  EAW = Einschalt- und Ausschaltwischer
  ES = Stromstoßschalter
  IF = Impulsformer
  ARV+ = Additive Ansprech- und Rückfallverzögerung
  ESV = Stromstoßschalter mit Rückfallverzögerung und Ausschaltvorwarnung
  AV+ = Additive Ansprechverzögerung
  ON = Dauer EIN
  OFF = Dauer AUS

• Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist

• Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen
  0,1 Sekunde
  0,5 Sekunden
  2 Sekunden
  5 Sekunden
  1 Minute
  2 Minuten
  5 Minuten
  1 Stunde
  2 Stunden
  4 Stunden zur Wahl.
  Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator 1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen

• Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15 %, bis 2 Minuten auf 30 %, bis 5 Minuten auf 60 %.

Weitere Informationen und technischen Daten können dem Datenblatt entnommen werden, siehe Produktdatenblätter.
