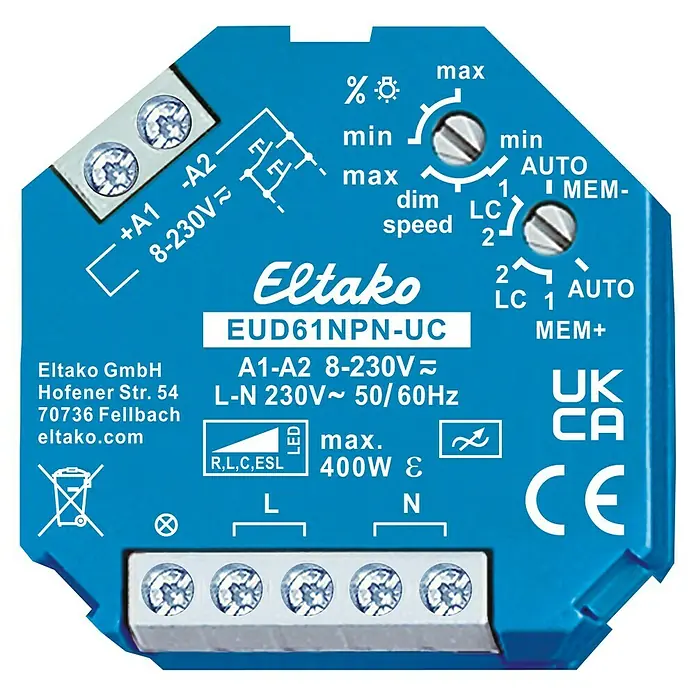

Eltako EUD61NPN-UC
Universal-Dimmschalter, Power MOSFET bis 400W
- Automatische Lampenerkennung
- Stand-by-Verlust nur 0,2 Watt
- Mindesthelligkeit oder Dimmgeschwindigkeit einstellbar
- Mit Kinderzimmer- und Schlummerschaltung
- Für Einbaumontage
- 45mm lang, 45mm breit, 18mm tief
- Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen
- Dimmbare 230V-LED-Lampen und dimmbare Energiesparlampen ESL zusätzlich abhängig von der Lampenelektronik und der Dimmart
- Schaltung mit Soft-Ein und Soft-Aus zur Lampenschonung
- Universal-Steuerspannung 8..230V UC, galvanisch getrennt von der Versorgungs- und Schaltspannung 230V ~ 50/60Hz
- Keine Mindestlast erforderlich
- Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet
- Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung
- Mit dem oberen %Lampe/dim-speed-Drehschalter kann entweder die Dimmgeschwindigkeit eingestellt werden oder die Mindesthelligkeit (voll abgedimmt). Mit der Dimmgeschwindigkeit wird auch die Dauer von Soft-Ein und Soft-Aus verändert
- Der untere Drehschalter legt im Betrieb fest, ob die automatische Lampenerkennung ‚AUTO‘ wirken soll, oder eine der speziellen Comfort-Stellungen LC1 oder LC2
- Wird der Einstellbereich MEM+ gewählt, ist die Memory-Funktion aktiv und die zuletzt eingestellte Helligkeitsstufe wird beim Ausschalten gespeichert. Wird der Einstellbereich MEM- gewählt ist die Memory-Funktion ausgeschaltet und es wird immer mit maximaler Helligkeit eingeschaltet
- Dimmbare Energiesparlampen müssen auf AUTO und MEM- betrieben werden
- AUTO lässt das Dimmen aller Lampenarten zu
- LC1 ist eine Comfort-Stellung für dimmbare 230V-LED-Lampen, welche sich auf AUTO (Phasenabschnitt) konstruktionsbedingt nicht weit genug abdimmen lassen und daher auf Phasenanschnitt gezwungen werden müssen. LC2 wie LC1, aber mit anderer Dimmkurve. In den Stellungen LC1 und LC2 dürfen keine induktiven (gewickelten) Trafos verwendet werden. Außerdem kann die maximale Anzahl dimmbarer LED-Lampen konstruktionsbedingt niedriger sein als in der Stellung AUTO
- Mit Kinderzimmerschaltung: Beim Einschalten mit längerer Tasterbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern
- Mit Schlummerschaltung: Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet
- Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden
- Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung
- L-Lasten (induktive Lasten, z. B. gewickelte Transformatoren) und C-Lasten (kapazitive Lasten, z.B. elektronische Transformatoren und LED-Lampen) dürfen nicht gemischt werden. R-Lasten (ohmsche Lasten, z.B. 230V-Glüh- und Halogenlampen) können beliebig zugemischt werden
Weitere Information und technische Daten können dem Datenblatt entnommen werden, siehe Produktdatenblätter.
