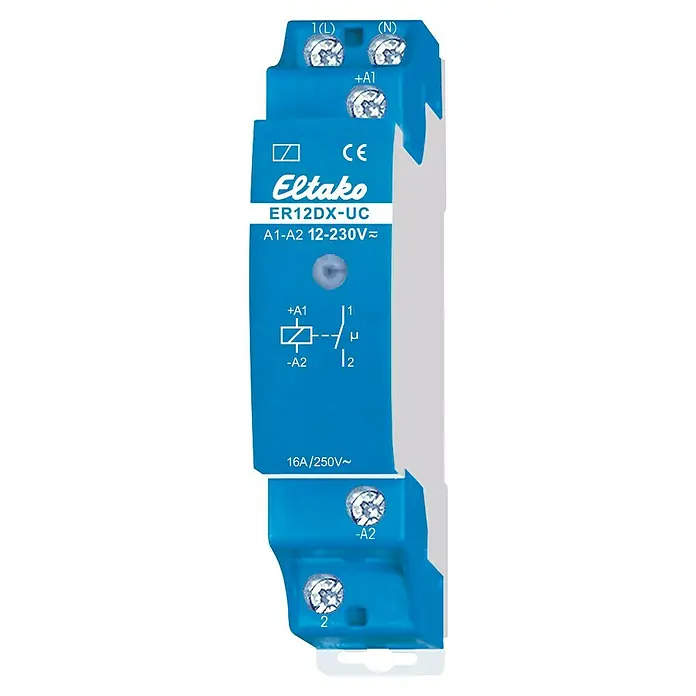

Eltako Relais-Modul ER12DX-UC - 250 V, 16 A - Nahaufnahme des Eltako ER12DX-UC Schaltrelais, das für seine vielseitige Spannungsanpassung und zuverlässige Schaltleistung bekannt ist.

Eltako

Prod.-Nr. 31341000

Eltako Relais-Modul ER12DX-UC

250 V, 16 A

Bewertung schreiben

42,⁵⁹

pro Stück inkl. MwSt.

Produktbeschreibung

Produkt Highlights

1 Schließer potenzialfrei
Max. Glühlampenlast bis 2.000 W, LED-Lampenlast bis zu 200 W
Reiheneinbaugerät für Montage auf Tragschiene
Kein Stand-by-Verlust

Eltako ER12DX-UC

Schaltrelais, 1 Schließer 16A

1 Schließer potenzialfrei 16A/250V AC
230V-LED-Lampen bis 600W, Glühlampen 2000W
Kein Stand-by-Verlust
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
1 Teilungseinheit =18mm breit, 58mm tief
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais
Mit der patentierten ELTAKO Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt
Universal-Steuerspannung 12-230V UC
Sehr geringes Schaltgeräusch
Ansteuerungsanzeige mit Leuchtdiode
Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung.
Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden.
Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust.
Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Weitere Information und technische Daten können dem Datenblatt entnommen werden, siehe Produktdatenblätter.
