Emke Designheizkörper Flatrad FR

Der EMKE vertikale Heizkörper ist für den Betrieb an wassergeführten Zentralheizungen konzipiert. Die vertikale Ausrichtung ermöglicht die Integration in unterschiedliche Raumgegebenheiten.

1. Konstruktion und Wärmeleistung

Die einlagige Flachrohrkonstruktion dient der Raumbeheizung. Die Wärmeleistung von 210 W ist auf die Beheizung von Räumen bis ca. 3 m² (abhängig von der Raumisolierung) ausgelegt.

2. Vertikale Bauform

Durch die vertikale Bauform beansprucht der Heizkörper eine geringere Wandbreite als horizontale Ausführungen. Die Oberfläche ist in Weiß gehalten.

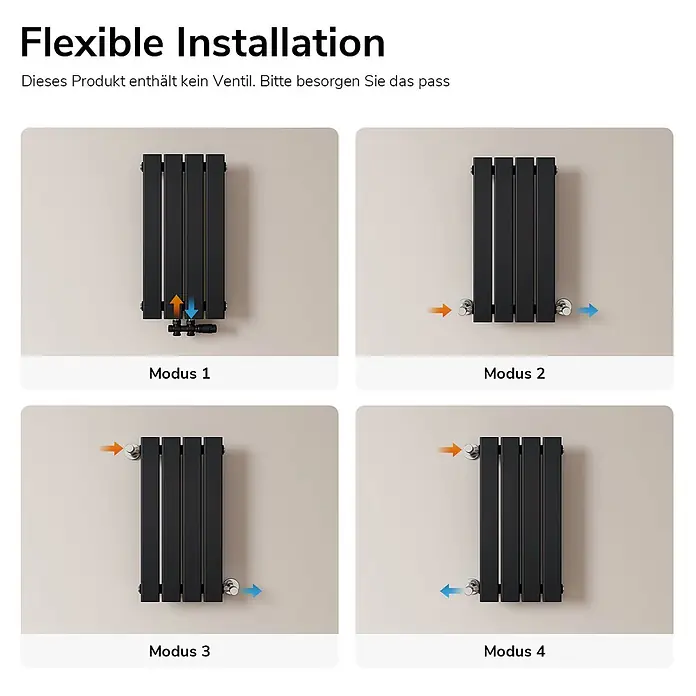

3. Anschluss an das Heizsystem

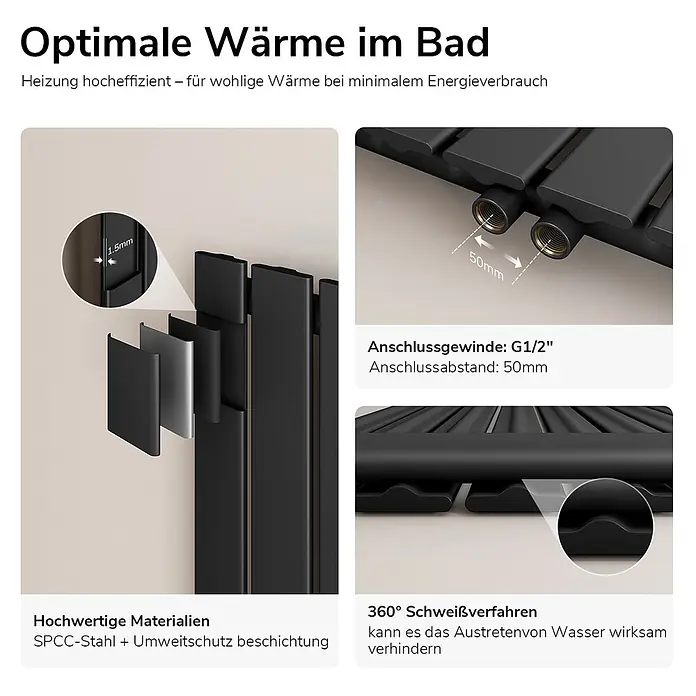

Der mittige Unteranschluss mit einem Anschlussabstand von 50 mm und G1/2-Gewinde ermöglicht die Verbindung mit wassergeführten Heizsystemen. Der Wandabstand beträgt ca. 84 mm, der Abstand zur Rohrmitte ca. 51 mm. (Hinweis: Ventile und Thermostat sind nicht im Lieferumfang enthalten).

4. Warmwasserbetrieb

Der Heizkörper ist ausschließlich für den Betrieb mit einer Warmwasser-Zentralheizung ausgelegt und wird über das vorhandene Heizsystem mit warmem Wasser versorgt. Ein elektrischer Anschluss ist nicht erforderlich.

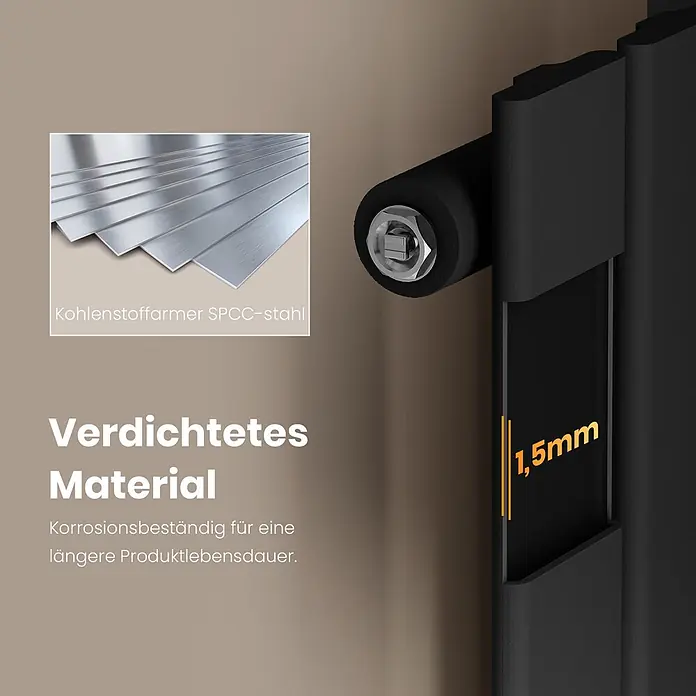

5. Material und Oberfläche

Der Heizkörper besteht aus Stahl und verfügt über eine schwarze Pulverbeschichtung.

Technische Daten

Heizsystem: Warmwasser-Zentralheizung

Bauform: Vertikal, Flachrohr, einlagig

Maße (H × B × T): 600 × 304 × 53 mm

Gewicht: 5,3 kg

Heizleistung: ca. 210 W

Empfohlene Raumgröße: bis ca. 3 m² (abhängig von der Isolierung)

Anschlussart: Mittiger Unteranschluss

Anschlussabstand: 50 mm

Gewinde: G 1/2"

Wandabstand: ca. 84 mm

Abstand zur Rohrmitte: ca. 51 mm

Material: Stahl

Oberfläche: Pulverbeschichtet, Schwarz

Betriebsdruck: max. 4 bar

Temperaturbereich: 0–100 °C

Montage: Wandmontage

Hinweise

Geeignet für den Anschluss an ein Warmwasser-Zentralheizungssystem.

Ventile und Thermostat sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Die Installation sollte durch qualifiziertes Fachpersonal erfolgen.

Bitte prüfen Sie vor dem Kauf Maße und Anschlusspositionen sorgfältig.

Bei Transportschäden oder fehlenden Teilen kontaktieren Sie bitte den EMKE Kundenservice.
