Designheizkörper Doppellagig Vertikal Flatrad FR

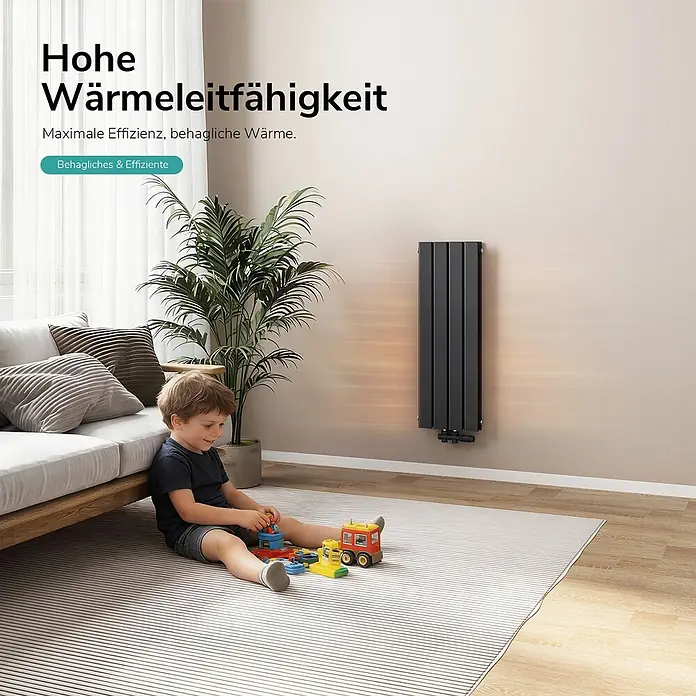

Der EMKE vertikale Heizkörper ist für den Betrieb an wassergeführten Zentralheizungen konzipiert. Die vertikale Ausrichtung ermöglicht die Integration in unterschiedliche Raumgegebenheiten.

1. Konstruktion und Wärmeleistung

Die doppellagige Flachrohrkonstruktion dient der Raumbeheizung. Die Wärmeleistung von 559 W ist auf die Beheizung von Räumen bis ca. 6 m² (abhängig von der Raumisolierung) ausgelegt.

2. Vertikale Bauform

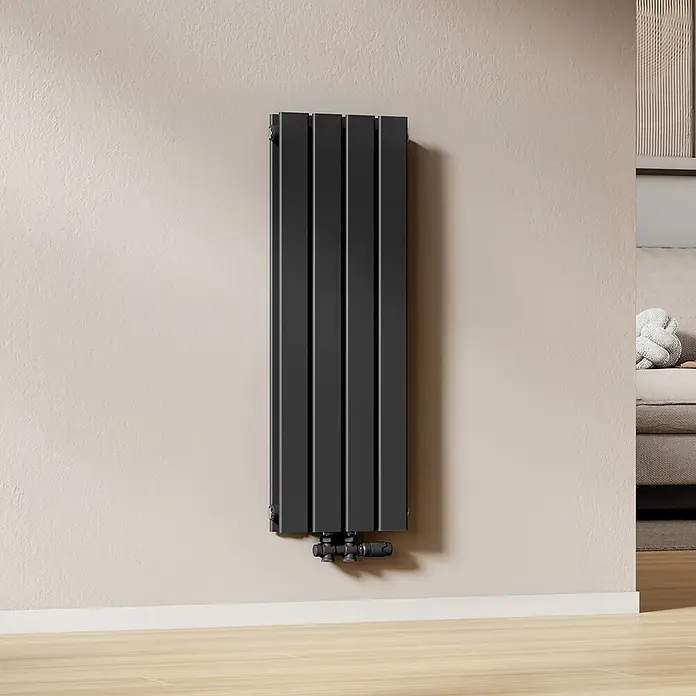

Durch die vertikale Bauform beansprucht der Heizkörper eine geringere Wandbreite als horizontale Ausführungen. Die Oberfläche ist in Anthrazit gehalten.

3. Anschluss an das Heizsystem

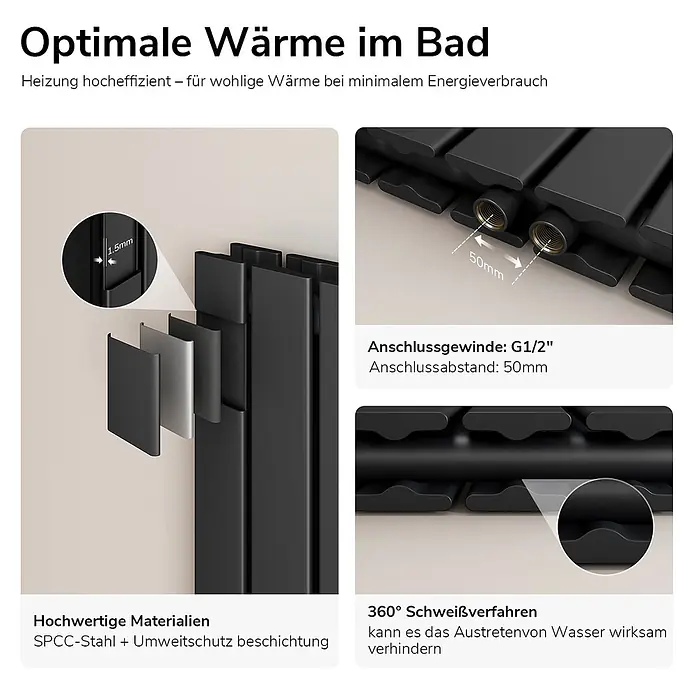

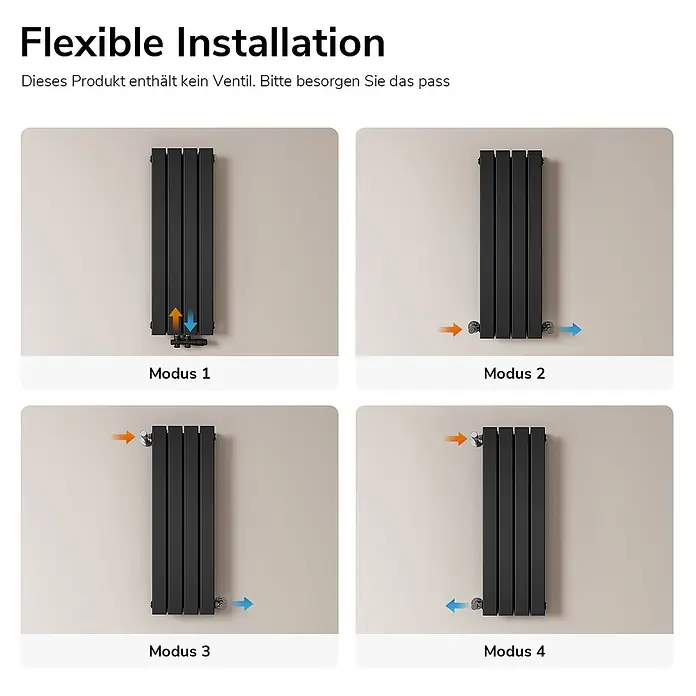

Der mittige Unteranschluss mit einem Anschlussabstand von 50 mm und G1/2-Gewinde ermöglicht die Verbindung mit wassergeführten Heizsystemen. Der Wandabstand beträgt ca. 84 mm, der Abstand zur Rohrmitte ca. 51 mm. (Hinweis: Ventile und Thermostat sind nicht im Lieferumfang enthalten).

4. Warmwasserbetrieb

Der Heizkörper ist ausschließlich für den Betrieb mit einer Warmwasser-Zentralheizung ausgelegt und wird über das vorhandene Heizsystem mit warmem Wasser versorgt. Ein elektrischer Anschluss ist nicht erforderlich.

5. Material und Oberfläche

Der Heizkörper besteht aus Stahl und verfügt über eine schwarze Pulverbeschichtung.

Technische Daten

Heizsystem: Warmwasser-Zentralheizung

Bauform: Vertikal, Flachrohr, doppellagig

Maße (H × B × T): 900 × 304 × 68 mm

Gewicht: 14,8 kg

Heizleistung: ca. 559 W

Empfohlene Raumgröße: ca. 6 m² (abhängig von der Isolierung)

Anschlussart: Mittiger Unteranschluss

Anschlussabstand: 50 mm

Gewinde: G 1/2"

Wandabstand: ca. 84 mm

Abstand zur Rohrmitte: ca. 51 mm

Material: Stahl

Oberfläche: Pulverbeschichtet, Schwarz

Betriebsdruck: max. 4 bar

Temperaturbereich: 0–100 °C

Montage: Wandmontage

Hinweise

Geeignet für den Anschluss an ein Warmwasser-Zentralheizungssystem.

Ventile und Thermostat sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Die Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Bitte prüfen Sie vor dem Kauf Maße und Anschlusspositionen sorgfältig.

Bei Transportschäden oder fehlenden Teilen wenden Sie sich bitte an den EMKE Kundenservice.
