Designheizkörper Doppellagig Horizontal Flatrad FR

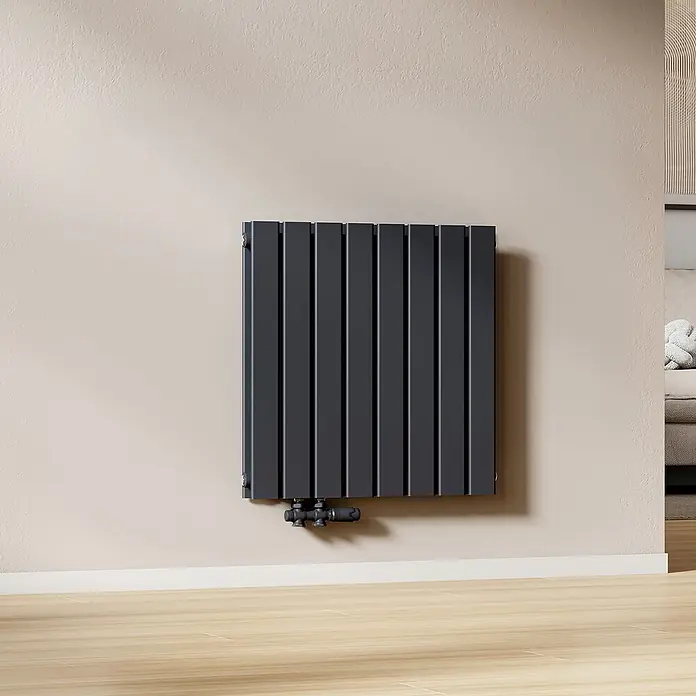

Der EMKE horizontale Heizkörper ist für den Betrieb an wassergeführten Zentralheizungen konzipiert. Die horizontale Ausrichtung ermöglicht die Montage unter Fenstern oder an entsprechenden Wandflächen.

1. Konstruktion und Wärmeleistung

Die doppellagige Flachrohrkonstruktion dient der Raumbeheizung. Die Wärmeleistung von 805 W ist auf die Beheizung von Räumen bis ca. 7 m² (abhängig von der Raumisolierung) ausgelegt.

2. Horizontale Bauform

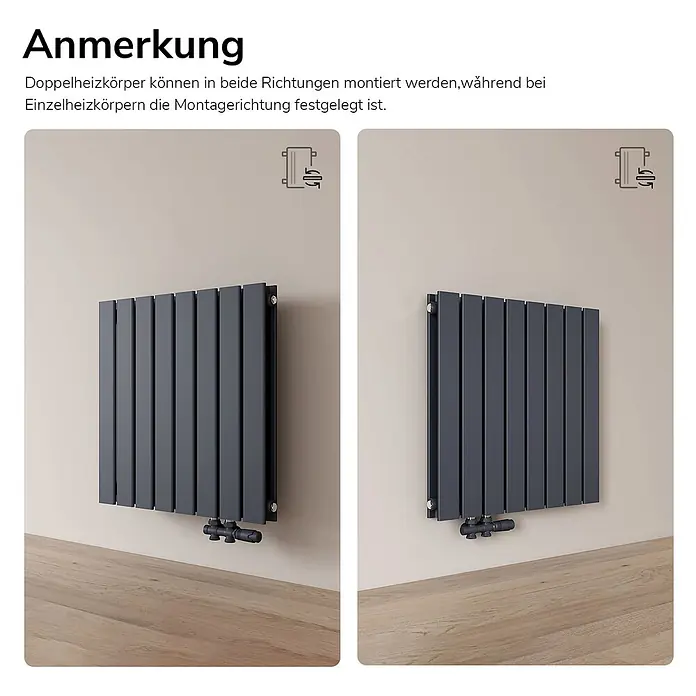

Durch die horizontale Ausführung lässt sich der Heizkörper in verschiedenen Wohn- oder Arbeitsbereichen an der Wand integrieren.

3. Anschluss an das Heizsystem

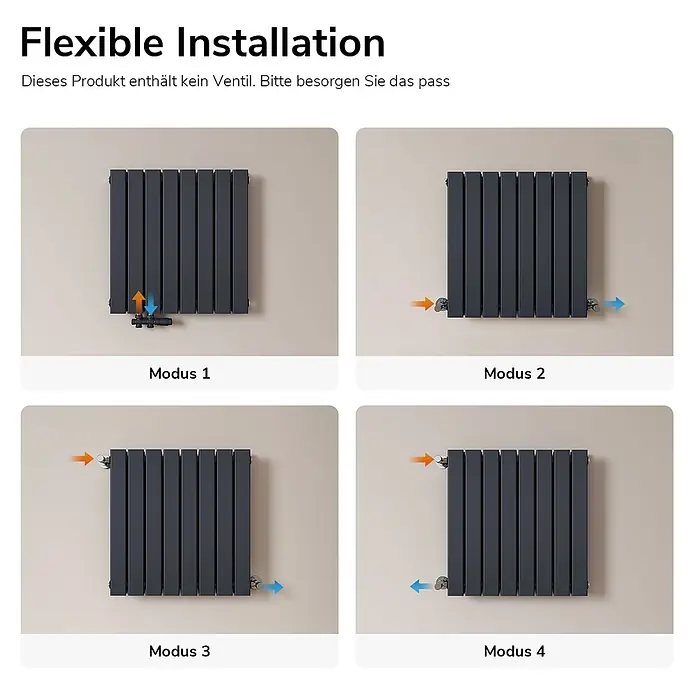

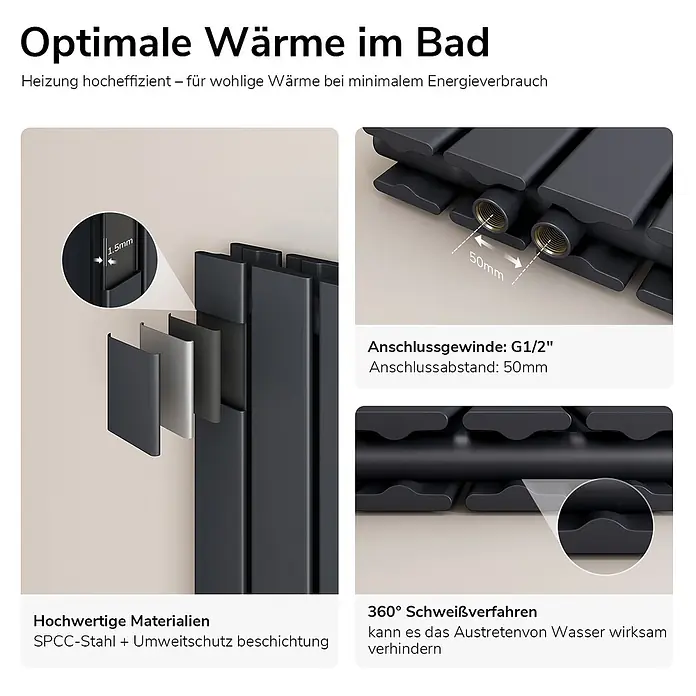

Der mittige Unteranschluss mit einem Anschlussabstand von 50 mm und G1/2-Gewinde ermöglicht die Anbindung an wassergeführte Zentralheizungssysteme. (Hinweis: Ventile und Thermostat sind nicht im Lieferumfang enthalten).

4. Montageparameter

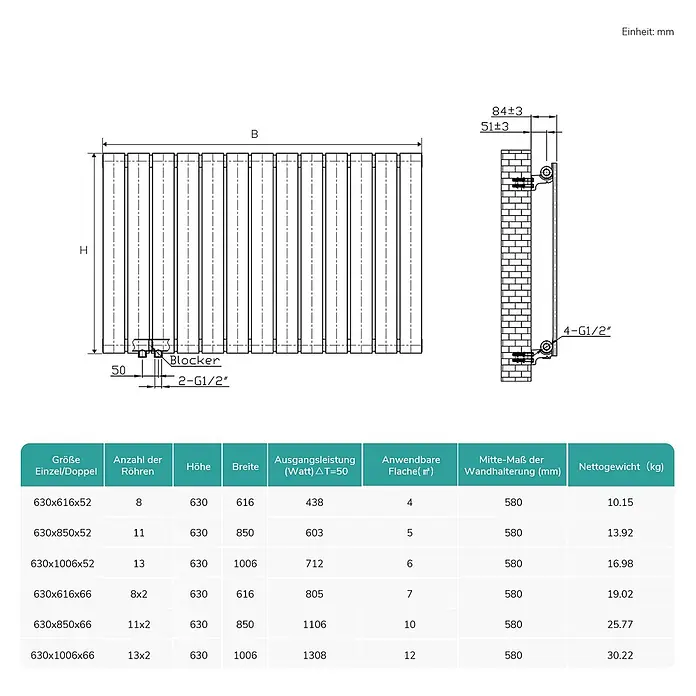

Der Wandabstand beträgt ca. 84 mm, der Abstand zur Rohrmitte beläuft sich auf ca. 51 mm. Die Anschlusspositionen sollten entsprechend der vorhandenen Rohrführung geprüft werden.

5. Material und Oberfläche

Der Heizkörper besteht aus Stahl und verfügt über eine anthrazitfarbene Pulverbeschichtung.

Technische Daten

Heizsystem: Warmwasser-Zentralheizung

Bauform: Horizontal, Flachrohr, doppellagig

Maße (B × H × T): ca. 616 × 630 × 68 mm

Gewicht: 20 kg

Heizleistung: ca. 805 W

Empfohlene Raumgröße: ca. 7 m² (abhängig von der Isolierung)

Anschlussart: Mittiger Unteranschluss

Anschlussabstand: 50 mm

Gewinde: G 1/2"

Wandabstand: ca. 84 mm

Abstand zur Rohrmitte: ca. 51 mm

Material: Stahl

Oberfläche: Pulverbeschichtet, Anthrazit

Betriebsdruck: max. 4 bar

Temperaturbereich: 0–100 °C

Montage: Wandmontage

Hinweise

Geeignet für den Anschluss an ein Warmwasser-Zentralheizungssystem (kein Elektroheizkörper).

Ventile und Thermostat sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Installation sollte ausschließlich durch qualifiziertes Fachpersonal erfolgen.

Bitte prüfen Sie vor dem Kauf Maße und Anschlusspositionen sorgfältig.

Bei Transportschäden oder fehlenden Teilen wenden Sie sich bitte an den EMKE Kundenservice.
