Jung Relais-Modul 1701SE

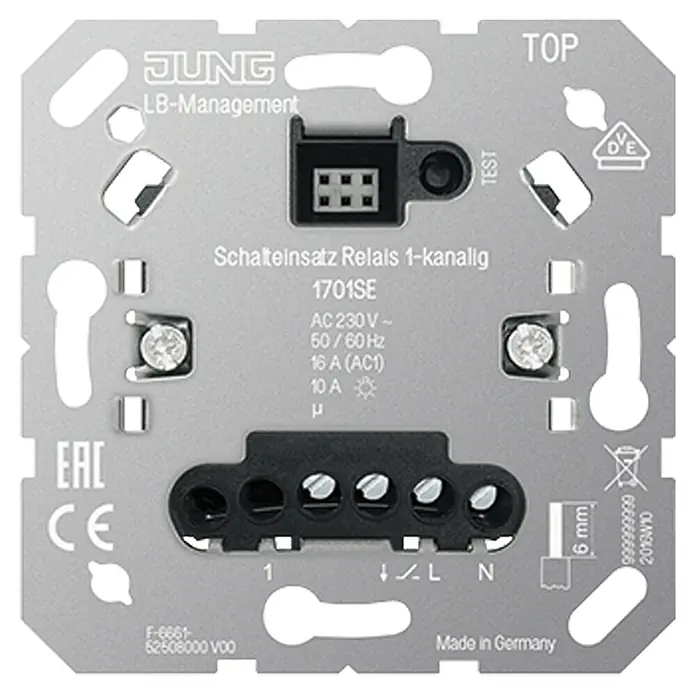

Jung Schalteinsatz Relais 1701 SE, 1-kanalig mit Nebenstelleneingang

Der Relais-Einsatz eignet sich zum Schalten von Beleuchtung und Motoren sowie Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz. Der Betrieb muss mit geeignetem Aufsatz erfolgen. Die Montage des Relais erfolgt Unterputz in einer Gerätedose mit Abmessungen nach DIN 49073.

Produkteigenschaften

• Anschluss von Nebenstellen möglich
• Nachlaufzeiten einstellbar
• Testbetrieb zur Funktionsprüfung
• Adaptive Nullpunktschaltung

Technische Daten

• Nennspannung: AC 230 V ~
• Netzfrequenz: 50/60 Hz
• Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W

Schaltstrom bei 35 °C

• Schaltstrom Motoren: 6 A

Anschlussleistung bei 35 °C

• Glühlampen: 2300 W
• HV-Halogenlampen: 2300 W
• Elektronische Trafos: 1500 W
• Induktive Trafos: 1000 VA
• HV-LED-Lampen: typ. 400 W
• Leuchtstofflampen unkompensiert: 1200 VA
• Kapazitive Last: 920 VA (115 µF)

Anschluss Schraubklemmen

• eindrähtig: 1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²
• feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm² 2 x 0,5 ... 2,5 mm²
• feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm²2 x 0,5 ... 1,5 mm²

Weitere Eigenschaften

• Einbautiefe: 24 mm
• Umgebungstemperatur: −25 ... +45 °C
• Lager-/Transporttemperatur: −20 ... +70 °C
• Anzahl Stellantriebe: 1 ... 10
• Anzahl Nebenstellen
  Nebenstelle 2-Draht 1720 NE: unbegrenzt
  Nebenstelle 3-Draht 1723 NE: 10
  Taster: unbegrenzt
• Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
